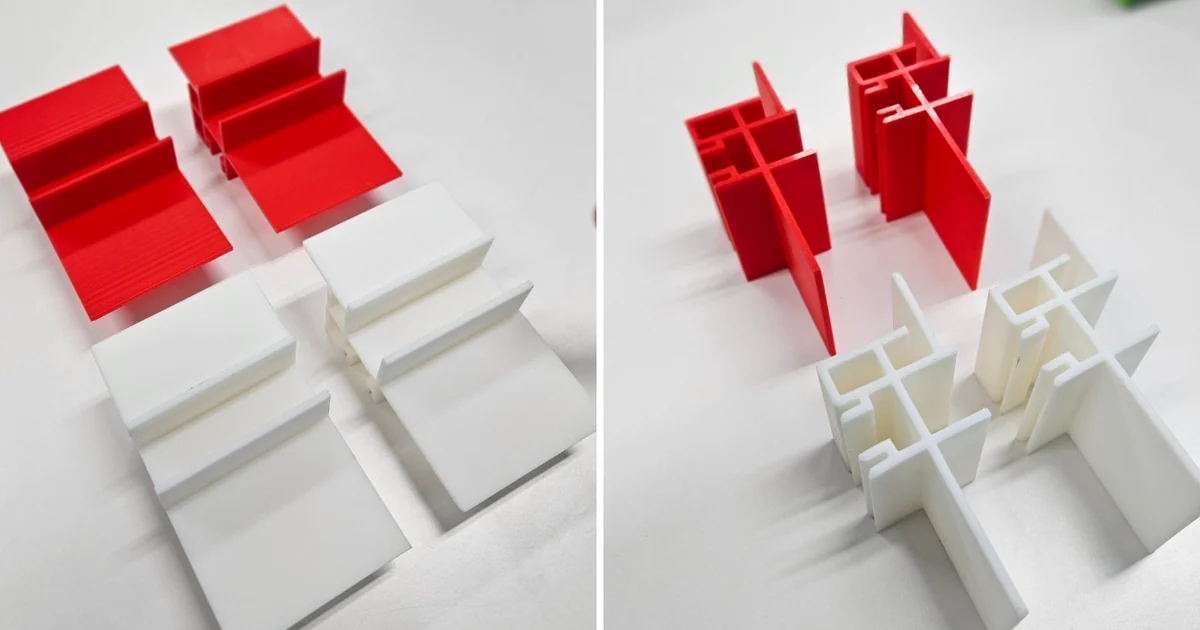

위 사진의 두 부품은 같은 모델입니다. 빨간 쪽이 FDM, 흰 쪽이 SLA 로 뽑은 것입니다.
기준은 장비 사양이 아닙니다. 무엇을 검증하려고 만드는가입니다. 실물을 나란히 놓고 보겠습니다.
표면이 왜 다른가
두 방식 모두 층을 쌓습니다. 다른 것은 층의 두께입니다.

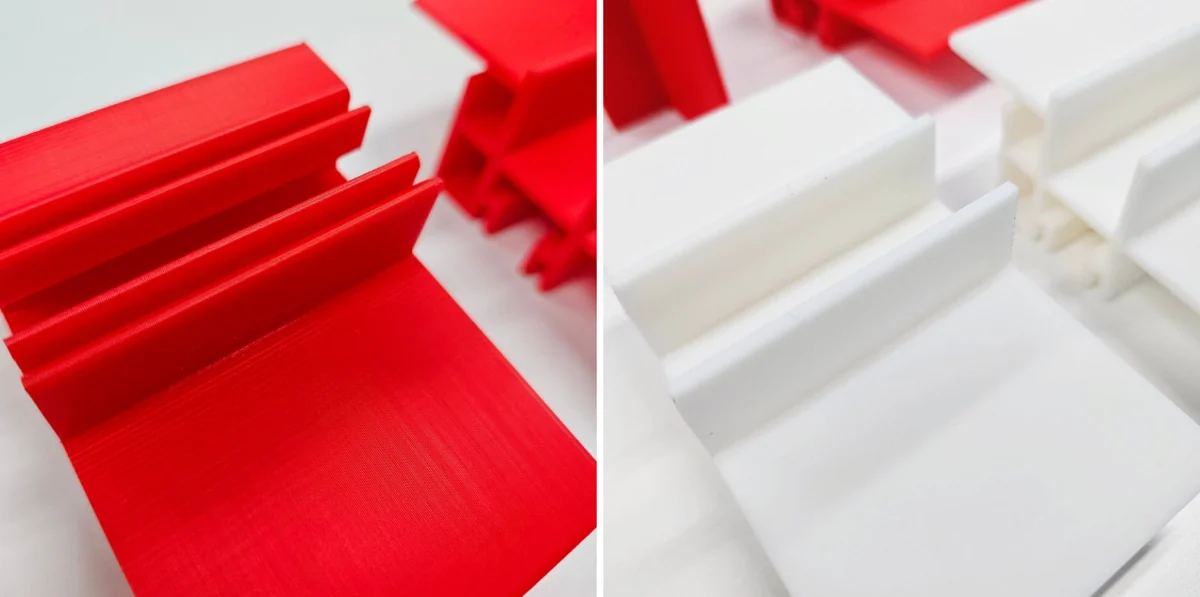

빨간 쪽에는 결이 보입니다. 흰 쪽은 보이지 않습니다. 같은 경사면을 쌓았는데 두께가 달라서 생긴 차이입니다.
빨간 선이 설계한 면입니다. 층이 두꺼울수록 그 선에서 멀어집니다.
이것이 장비 성능 차이가 아니라는 점이 중요합니다. 쌓는 원리가 다릅니다. 하나는 녹인 필라멘트를 짜서 쌓고, 하나는 액체 수지에 빛을 쬐어 굳힙니다.
실제 사례 3건
같은 모델을 FDM 과 SLA 로 — 대략 19만 원
표지 사진의 사례입니다. 같은 형상을 두 방식으로 동시에 뽑아 비교했습니다.
| 보는 것 | FDM (빨강) | SLA (흰색) |
|---|---|---|
| 장비 | Ultimaker S5 | Form 3BL |
| 소재 | Tough PLA | Standard Resin |
| 표면 | 미세한 결이 보입니다 | 사출품에 가깝습니다 |
| 엣지 | 조금 뭉툭합니다 | 날카롭게 살아납니다 |
| 강도 | 단단합니다 | 상대적으로 무릅니다 |
| 맞는 용도 | 기능 시험, 지그, 실사용 | 디자인 검토, 조립성 확인, 전시 |
두 개를 함께 뽑는 데 대략 19만 원이었습니다. 어느 쪽이 맞을지 애매한 건이면 이렇게 둘 다 뽑아 보는 방법이 있습니다.

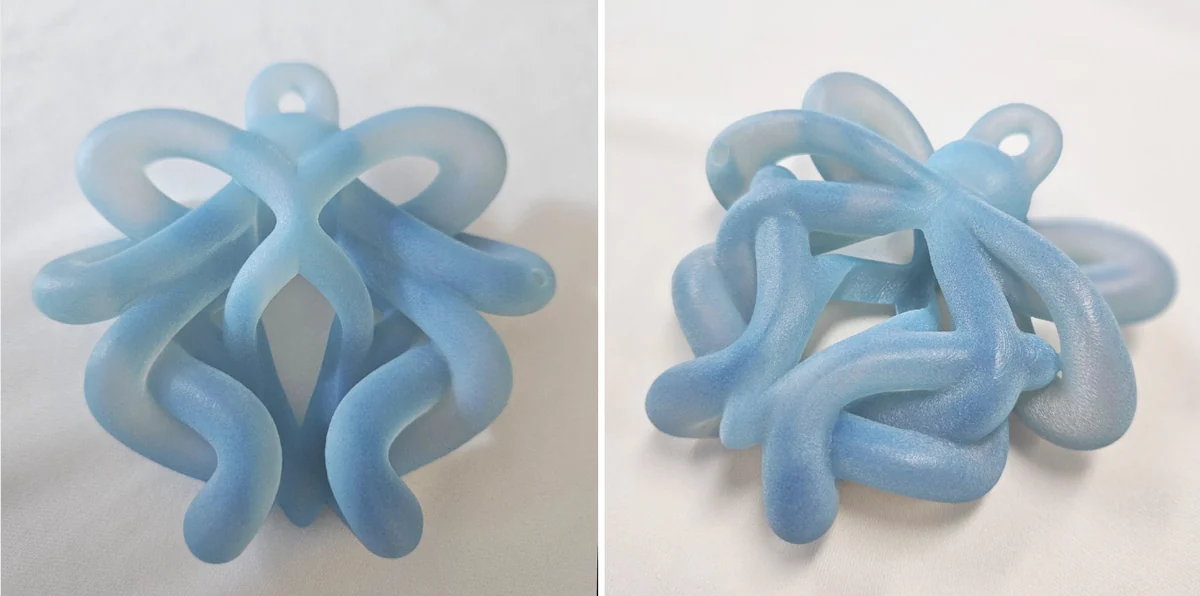

반투명 곡선 부품 — 대략 13만 원
곡선이 복잡하게 얽힌 형상입니다. Stratasys J850 으로 뽑았고 소재는 VeroColor 계열의 반투명 재질입니다.
이 건은 앞의 두 방식으로 안 됩니다. 안이 비쳐야 했기 때문입니다.
곡면이 어떻게 이어지는지, 두께가 어디서 변하는지를 빛이 지나가면서 드러냅니다. 겉만 봐서는 모르는 것을 확인하는 방법입니다.
14µm 층으로 쌓아 곡면도 매끄럽게 나왔습니다. 내부가 보여야 하는 피규어, 의료 해부 모형, 안경 프레임 검토에 씁니다.

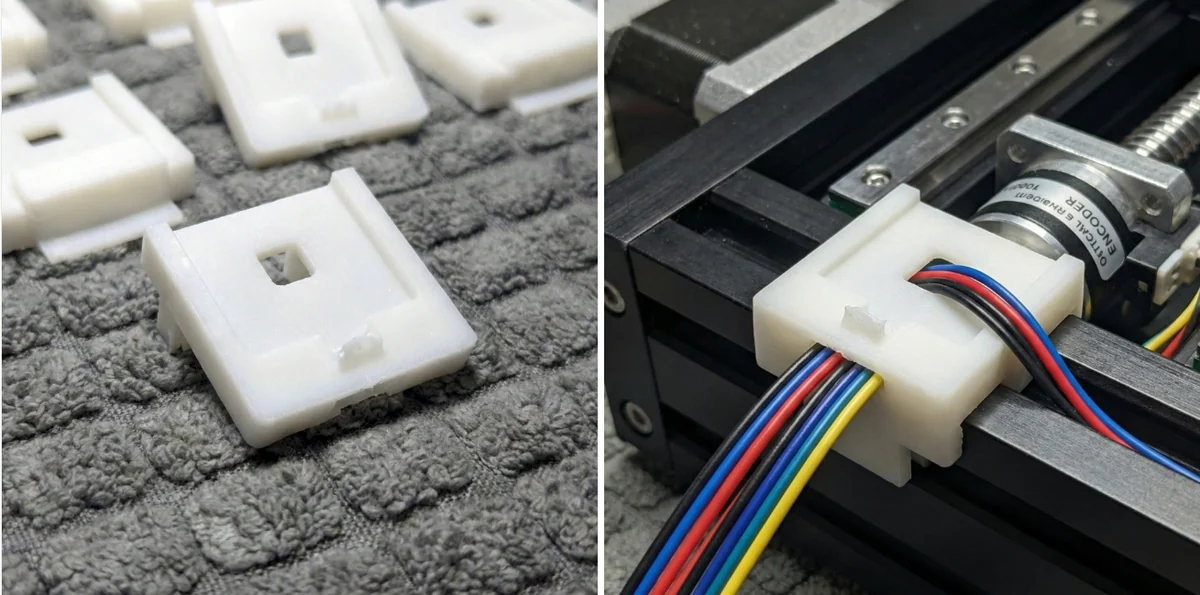

소형 부품 48개 — 대략 20만 원
작은 흰색 부품을 48개 만든 건입니다. Formlabs Form 4 에 Tough 2000 Resin 을 썼습니다.
48개에 대략 20만 원입니다. 개당으로 나누면 4천 원대입니다.
앞 사례들의 개당 금액과 비교해 보시면 차이가 큽니다. 작은 부품을 여러 개 뽑을 때는 조형 공간을 채워 한 번에 돌리기 때문입니다.
서포트를 정밀하게 떼고 표면을 다듬어 마무리했습니다. 강도와 정밀도, 균일한 마감이 함께 필요한 건에 이 조합을 씁니다.
무엇을 검증하려는가
방식은 이 질문 하나로 좁혀집니다.
| 검증하려는 것 | 보는 방식 |
|---|---|
| 힘을 받고 버티는가 | FDM 이나 SLS 를 봅니다 |
| 형태와 마감이 맞는가 | SLA 를 봅니다 |
| 안쪽 구조가 어떤가 | 반투명 PolyJet 을 봅니다 |
| 색과 질감까지 맞는가 | 풀컬러 PolyJet 을 봅니다 |
| 얇거나 얽힌 형상인가 | SLS 를 봅니다 |
방식별 원리와 소재 제약은 산업용 3D프린터 방식 4가지, 부품으로 고릅니다에 정리했습니다. 이 글은 실물이 어떻게 다른지를 놓고 적었습니다.
다시 봐야 할 경우
| 구분 | 내용 |
|---|---|
| 맞는 경우 | 어느 방식이 맞을지 애매해 실물로 확인하고 싶을 때 / 표면 마감이 판단 기준일 때 / 작은 부품을 여러 개 만들 때 / 내부가 보여야 하는 검토 |
| 다시 봐야 합니다 | 최종 부품으로 쓸 것 — 소재부터 다시 봐야 합니다 / 고온에 놓이는 부품 — 일반 레진과 PLA 는 못 견딥니다 / 아주 큰 부품 — 조형 공간과 금액을 먼저 확인합니다 / 치수가 매우 빡빡한 조립 — 방식별 수축을 감안해야 합니다 |
둘 다 뽑아 보는 방법도 있습니다. 첫 사례가 그렇게 했습니다. 한 번 더 뽑는 값보다 잘못 고르고 다시 시작하는 값이 큽니다.
담당자가 확인할 것
- 무엇을 확인하려는지 정합니다. 한 줄로 적어 보시면 방식이 좁혀집니다.
- 손으로 만질 것인지 알려주십시오. 만지면 표면이 판단 기준이 됩니다.
- 힘을 받는지 확인합니다. 받으면 소재부터 좁혀집니다.
- 개수를 알려주십시오. 여러 개면 개당 금액이 크게 내려갑니다.
- 애매하면 말씀해 주십시오. 두 방식으로 함께 뽑는 방법이 있습니다.
