장비 부품이 하나 깨졌습니다. OEM에 주문하면 수 주가 걸립니다.
라인이 서 있는 동안 기다릴 수 없습니다. 3D프린팅으로 뽑으면 수일 안에 받을 수 있습니다.
OEM 부품이 늦는 이유
| 상황 | 걸리는 것 |
|---|---|

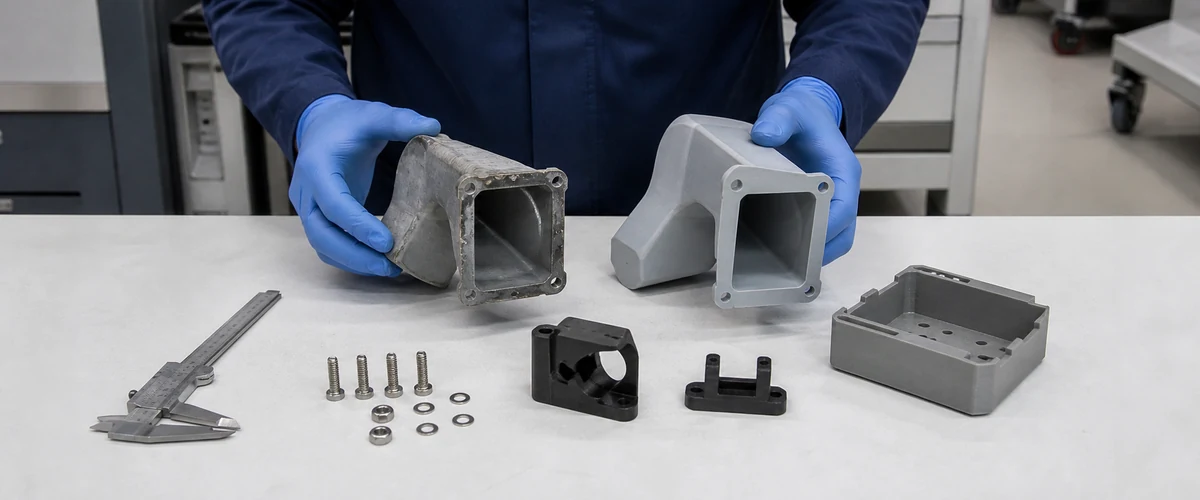

| 단종 부품 | 더 이상 만들지 않습니다. 대체품을 찾아야 합니다 |
| 해외 OEM | 발주에서 입고까지 4~8주가 걸립니다 |
| 소량 주문 | 최소 수량이 있어 1개만 살 수 없습니다 |
| 설계 변경 | 장비를 개조했는데 원래 부품이 안 맞습니다 |
네 경우 모두 3D프린팅으로 대응할 수 있습니다. 도면이 있으면 그대로 뽑고, 없으면 실물을 역설계해서 만듭니다.
어떤 부품에 쓰이나
| 부품 | 왜 3D프린팅을 쓰나 |
|---|---|

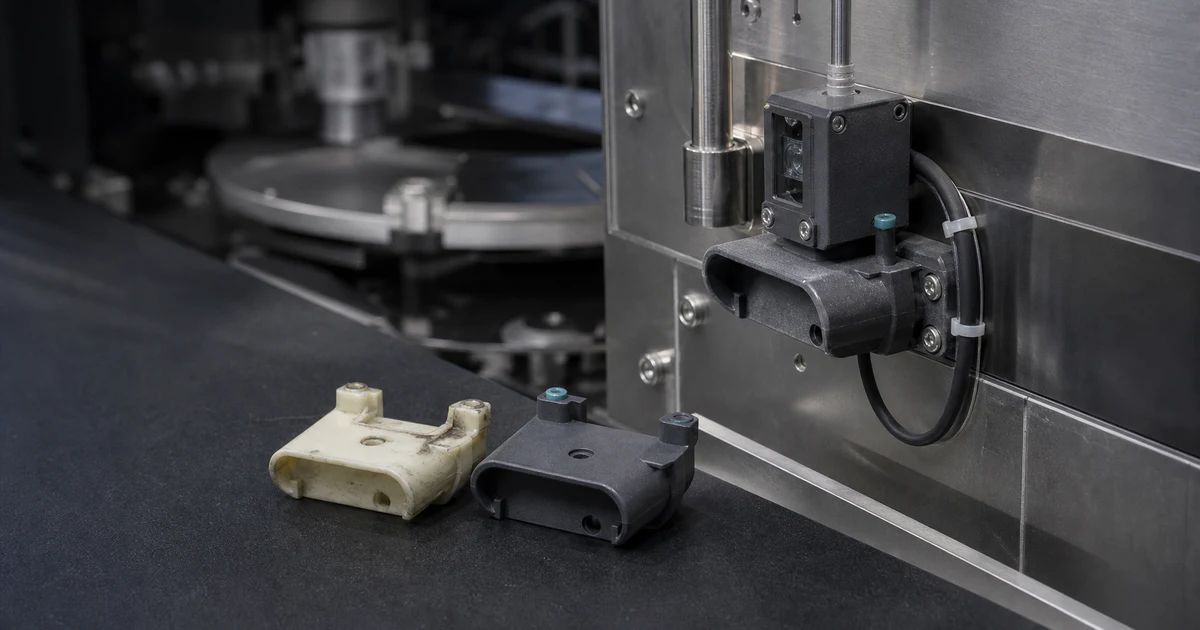

| 센서 브래킷 | 센서 위치가 바뀔 때마다 브래킷이 바뀝니다 |
| 정렬 지그 | 워크 형상마다 달라야 합니다 |
| 커버·가이드 | 장비 개조 뒤 원래 커버가 안 맞습니다 |
| 노즐·디스펜서 팁 | 미세 채널이 있어 절삭이 어렵습니다 |
| 케이블 브래킷 | 케이블 가이드와 같은 방식입니다 |
1개만 필요해도 됩니다. 도면이 없으면 실물을 역설계합니다.
정밀도와 소재
SLA는 치수 정확도 ±0.15%입니다. 센서 브래킷이나 정렬 지그처럼 위치가 중요한 부품에 맞습니다.
| 조건 | 방식·소재 | 이유 |
|---|---|---|
| 정밀 브래킷 | SLA 레진 | ±0.15%. 표면이 매끄럽습니다 |
| 내약품성 | SLA 내화학 레진 | IPA, 아세톤에 버팁니다 |
| 내열 | ULTEM 9085 | 열변형온도 153°C. 고온 챔버 근처에 씁니다 |
| 강도·내구성 | SLS 나일론(PA12) | 반복 탈착에 버팁니다 |
| 투명 확인창 | SLA 투명 레진 | 투명 부품으로 안을 봅니다 |
용도를 말씀해 주시면 소재를 같이 골라 드립니다. 어긋나면 모델만 고쳐 당일 다시 출력합니다.

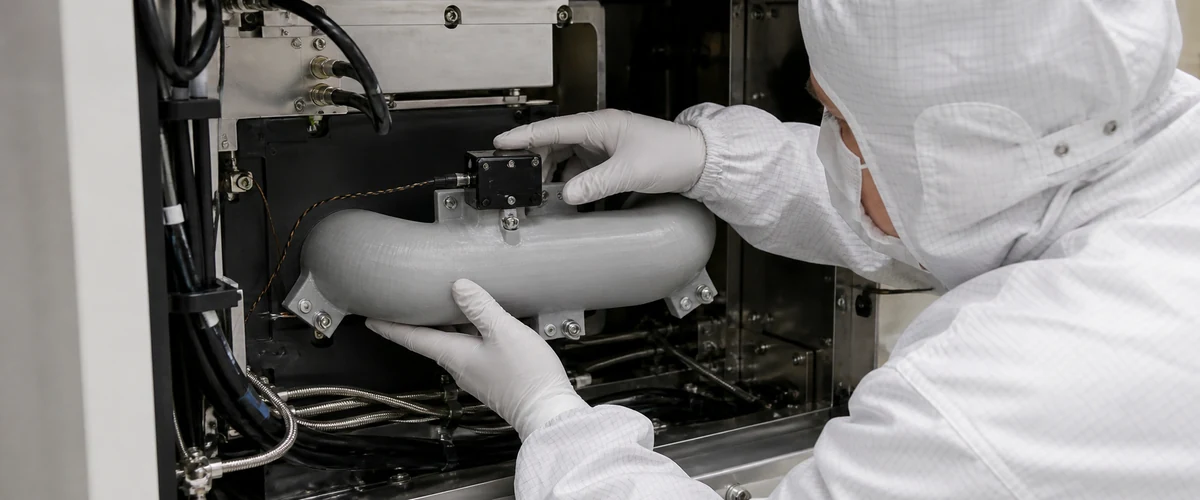

클린룸 환경에서 주의할 것
클린룸 안에 넣는 부품은 두 가지를 확인해야 합니다.
| 항목 | 내용 |
|---|---|
| 아웃가싱 | 진공 환경에서 소재가 가스를 내뿜으면 안 됩니다. 소재 선택이 달라집니다 |
| 파티클 | SLS 표면에서 미세 분말이 떨어질 수 있습니다. 후처리로 표면을 막습니다 |
클린룸 등급을 알려주십시오. 등급에 따라 소재와 후처리가 달라집니다. 장비 바깥에서 쓰는 부품이면 이 제약이 없습니다.
맞는 경우와 다시 봐야 할 경우
| 구분 | 내용 |
|---|---|
| 잘 맞는 경우 | 단종 부품 대체 / 장비 개조 후 맞춤 부품 / 센서 브래킷·정렬 지그 / 시제품 단계 장비 조립 |
| 다시 봐야 할 경우 | 진공 챔버 내부 — 아웃가싱을 확인해야 합니다. 소재가 제한됩니다 / 전도성이 필요한 부품 — 일반 플라스틱은 전기가 통하지 않습니다. 전도성 소재를 봐야 합니다 / 수백 개 이상 — 사출이 개당 단가에서 이깁니다 |
담당자가 확인할 것
- 도면이 있는지 확인합니다. 없으면 실물을 보내주십시오. 역설계해 드립니다.
- 장착 위치를 알려주십시오. 클린룸 안인지 밖인지에 따라 소재가 달라집니다.
- 주변 온도와 약품을 확인합니다. 고온이나 약품이 있으면 내열·내화학 소재가 필요합니다.
- 정밀도 요구를 알려주십시오. ±0.1mm 이내가 필요하면 SLA가 맞습니다.
