스냅핏은 갈고리 모양 구조를 구부려 끼우면 "딸깍" 하고 잠기는 체결 방식입니다. 나사 없이 조립합니다.
소재가 구부러졌다 돌아와야 합니다. 돌아오지 않으면 헐거워지고, 돌아오기 전에 부러지면 못 씁니다.
스냅핏 소재의 핵심: 연신율
연신율은 소재가 부러지기 전에 얼마나 늘어나는지를 나타냅니다.
| 연신율 | 의미 | 스냅핏 적합성 |
|---|---|---|
| 3% 이하 | 거의 안 늘어남 | 부적합. 끼우다 부러짐 |
| 5~15% | 약간 늘어남 | 1~3회 조립 가능 |
| 20% 이상 | 많이 늘어남 | 반복 탈착 가능 |
| 40% 이상 | 유연함 | 수백 회 반복 가능 |
연신율이 높을수록 스냅핏에 좋습니다.

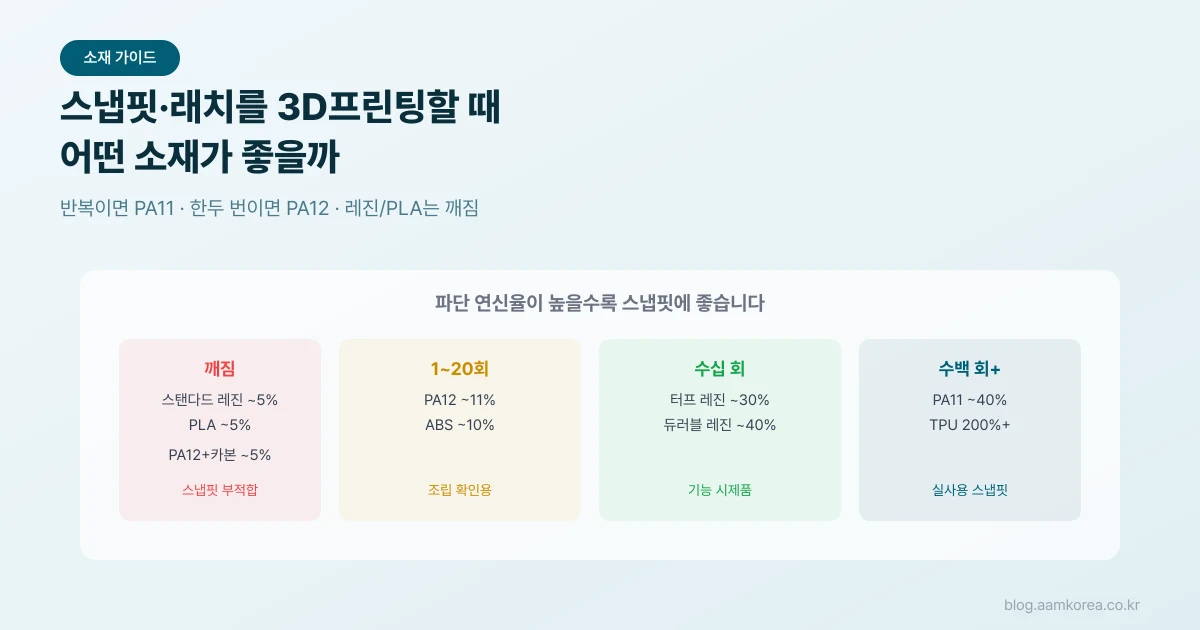

소재별 비교
| 소재 | 방식 | 파단 연신율 | 반복 탈착 | 비고 |
|---|---|---|---|---|
| PA11 | SLS | ~40% | 수백 회 | 스냅핏에 가장 적합 |
| PA12 | SLS | ~11% | 5~20회 | 가벼운 스냅핏 가능 |
| PA12+카본 | SLS | ~5% | 1~3회 | 강하지만 잘 안 구부러짐 |
| 듀러블 레진 | SLA | ~40% | 수십 회 | PP 유사. 표면 매끄러움 |
| 터프 레진 | SLA | ~30% | 수십 회 | ABS 유사 |
| 스탠다드 레진 | SLA | ~5% | 부적합 | 깨짐 |
| TPU | SLS/FDM | 200%+ | 수천 회 | 고무 탄성. 래치보다 실 부품 |
| ABS | FDM | ~10% | 3~10회 | 적층 방향 주의 |
| PLA | FDM | ~5% | 부적합 | 깨짐 |

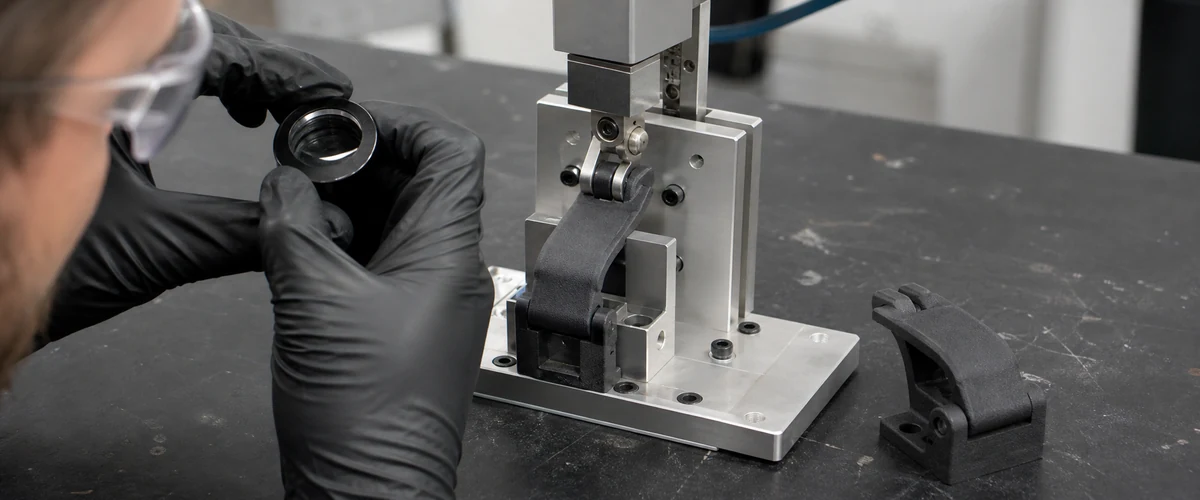

반복 탈착이면 PA11
PA11은 파단 연신율이 약 40%입니다. PA12의 약 4배입니다.
| 장점 | 내용 |
|---|---|
| 수백 회 탈착 | 반복 굴곡에 버팁니다 |
| 충격 강도 높음 | 떨어뜨려도 안 깨집니다 |
| 서포트 없음 | SLS라 복잡한 스냅핏 형상도 됩니다 |

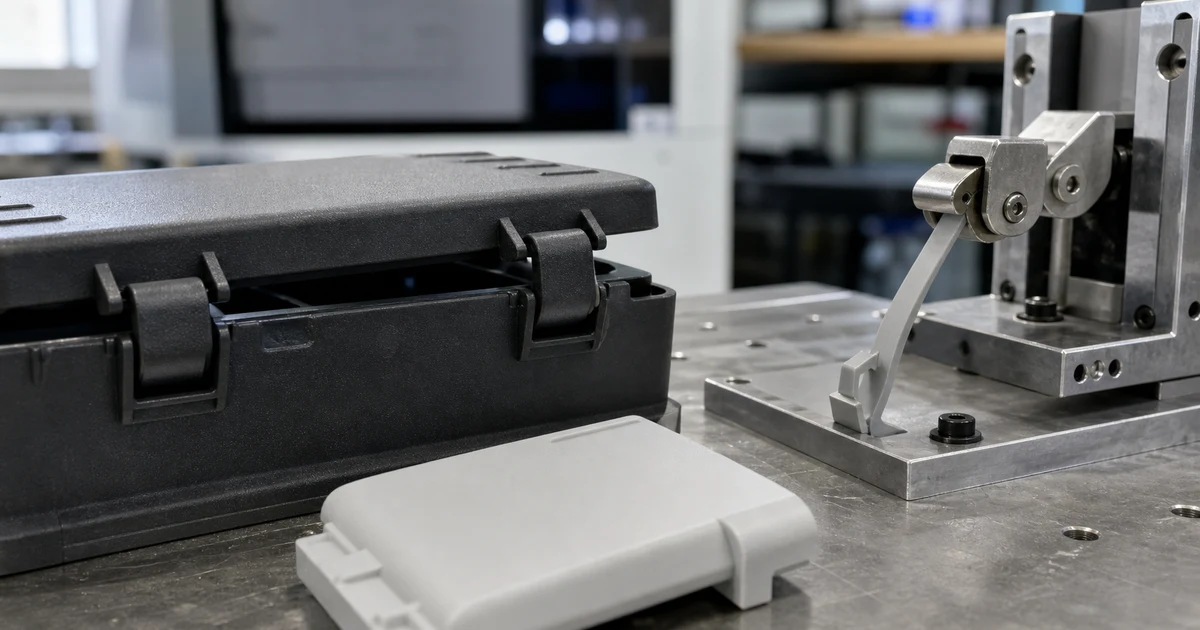

배터리 커버, 패널 클립, 커넥터 래치처럼 반복 여닫는 부품이면 PA11을 쓰십시오.

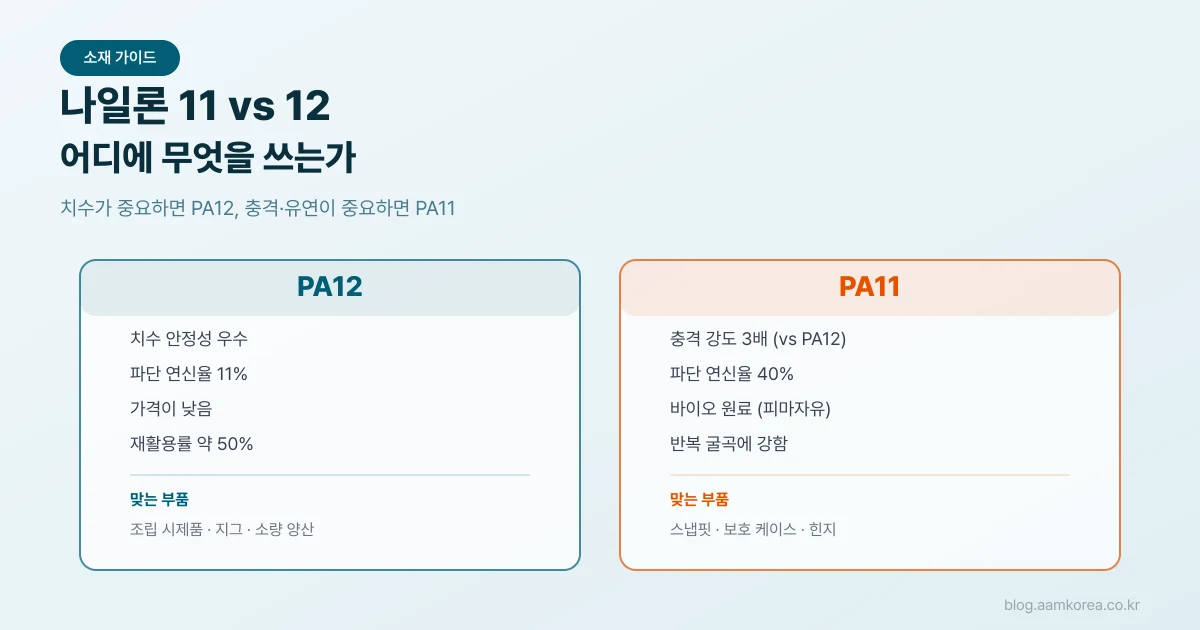

PA11과 PA12의 차이는 나일론 11과 나일론 12 비교에 정리했습니다.
한두 번이면 PA12나 터프 레진
조립 확인용이라 1~3번만 끼울 거면 PA12나 터프 레진으로 됩니다.
| 소재 | 장점 |
|---|---|
| PA12 | PA11보다 단가가 낮고 치수가 안정적입니다 |
| 터프 레진 | 표면이 매끄럽고 치수 정확도가 높습니다 |
| 듀러블 레진 | 연신율이 높아 반복에 유리하지만 강도는 낮습니다 |

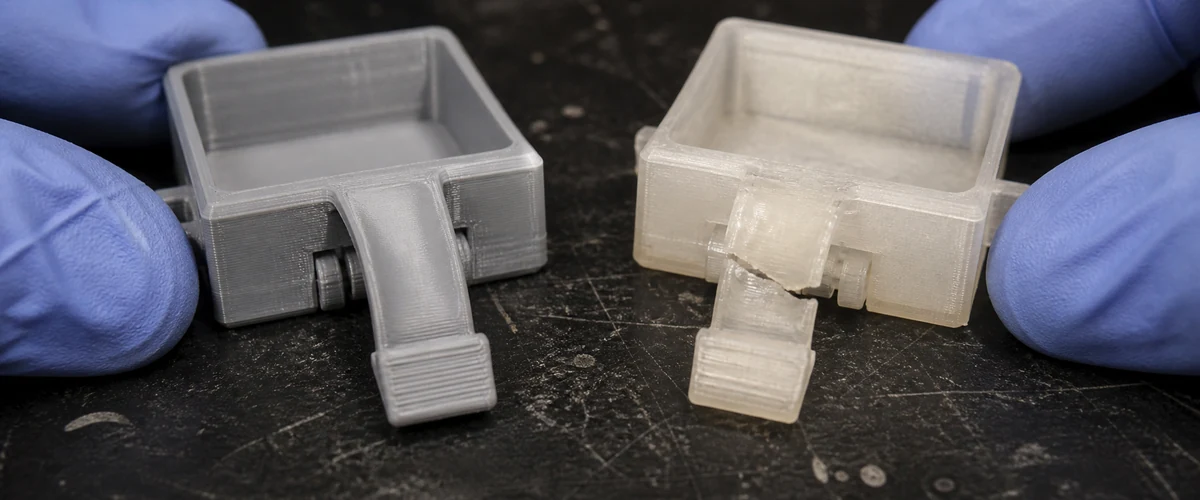

절대 안 되는 소재
| 소재 | 이유 |
|---|---|
| 스탠다드 레진 | 경도는 높지만 연신율이 낮아 끼우다 부러집니다 |
| PLA | 단단하지만 잘 깨집니다. 스냅핏에 부적합합니다 |
| PA12+카본 | 강성은 높지만 유연성이 부족합니다. 스냅핏보다 나사 체결이 맞습니다 |
스냅핏 설계 가이드
| 항목 | 기준 |
|---|---|
| 갈고리 두께 | 0.8~2.0 mm (소재와 크기에 따라 조절) |
| 갈고리 길이 | 두께의 5~10배 (길수록 변형이 분산됨) |
| 걸림턱 깊이 | 0.3~0.8 mm |
| 빼기 각도 | 30~45° (탈착이 필요하면 양쪽 모두 각도 적용) |
| 뿌리 필렛 | R0.3 mm 이상 (응력 집중 방지) |
갈고리가 짧고 두꺼우면 변형이 집중돼 깨집니다. 가능하면 길고 얇게 설계합니다.
출력 방향에 따라 스냅핏 강도가 달라집니다. 출력 방향이 강도를 바꾼다를 참고하십시오.
담당자가 확인할 것
- 탈착 횟수를 정합니다. 1~3회면 PA12, 반복이면 PA11입니다.
- 하중을 확인합니다. 가벼운 클립인지, 구조적 래치인지에 따라 소재가 달라집니다.
- 표면 요구를 확인합니다. 매끄러운 표면이 필요하면 SLA 레진이 유리합니다.
- 갈고리 두께와 길이를 알려주십시오. 설계를 검토해 소재에 맞는지 확인합니다.
도면과 탈착 조건을 알려주시면 소재와 설계를 검토해 드립니다.
