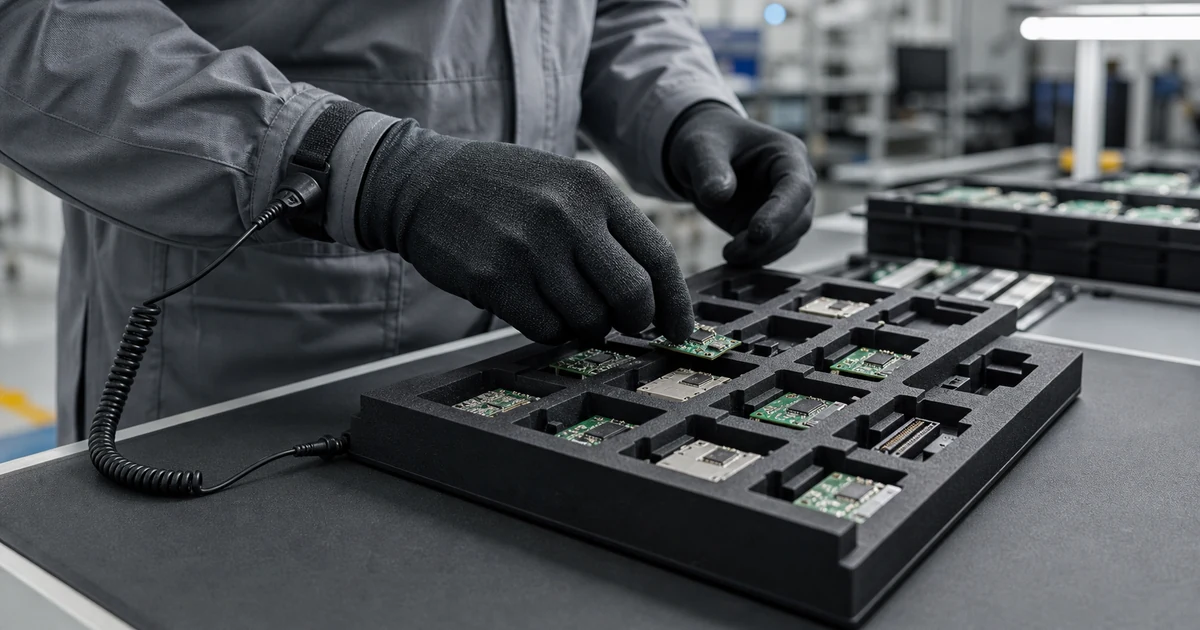

전자 부품을 담는 검은색 트레이가 필요합니다. 검은색 필라멘트나 탄소 충전 소재를 쓰면 모두 정전기를 막는다고 생각하기 쉽습니다.
색상은 근거가 아닙니다. 목표 저항 범위와 전하가 빠져나갈 경로를 먼저 정해야 합니다.
ESD 부품은 무엇을 보호하나
사람이나 트레이에 쌓인 전하가 전자 부품으로 한꺼번에 이동하면 소자가 손상될 수 있습니다. 겉으로 바로 고장 나지 않고 성능이 낮아지는 경우도 있어 공정에서 관리합니다.
정전기 방지 부품은 전하를 무조건 빠르게 흘리는 부품이 아닙니다. 민감한 부품에서는 전하를 제한된 속도로 빼는 재료가 필요할 수 있습니다. 현장 규격이 요구하는 범위를 먼저 확인하십시오.
Stratasys도 ESD용 출력 소재를 전자 제조용 지그, 고정구, 보관 부품에 적용할 수 있다고 안내합니다. 다만 제품명만으로 현장 규격 충족을 보장하지는 않습니다.
검은색만 보고 고르면 안 됩니다
| 확인할 자료 | 확인하는 이유 |
|---|---|
| 제조사 데이터시트 | 표면 또는 체적 저항의 시험값과 조건을 봅니다 |
| 소재 로트와 출력 조건 | 공정과 방향이 바뀌었을 때 결과를 추적합니다 |
| 후처리 내역 | 도색과 코팅이 접촉면을 막는지 확인합니다 |
| 현장 ESD 규격 | 합격 범위와 측정 방법을 맞춥니다 |
일반 탄소 충전 소재는 강성이나 외관을 위해 탄소를 넣었을 수도 있습니다. ESD 성능 자료가 없으면 정전기 관리 부품이라고 단정할 수 없습니다.
소재 후보는 공정과 함께 봅니다
| 후보 | 검토하기 좋은 경우 | 함께 확인할 조건 |
|---|---|---|
| FDM ESD 소재 | 큰 지그, 수정이 잦은 전용 공구 | 적층 방향, 마모, 노즐·장비 조건 |
| PC 계열 ESD 소재 | 강성과 내열이 필요한 지그 | 장비 호환, 건조, 후처리 |
| ESD 레진 | 세밀한 포켓과 작은 검사 지그 | 후경화, 충격, 세척 약품 |
| 외주 코팅 | 기존 소재 형상을 유지해야 할 때 | 코팅 균일성, 벗겨짐, 접지점 |
소재 이름보다 사용 조건이 먼저입니다. 부품 무게와 온도, 세척액, 반복 횟수를 알려주면 후보를 줄일 수 있습니다.
접지 경로가 없으면 성능을 쓰기 어렵습니다

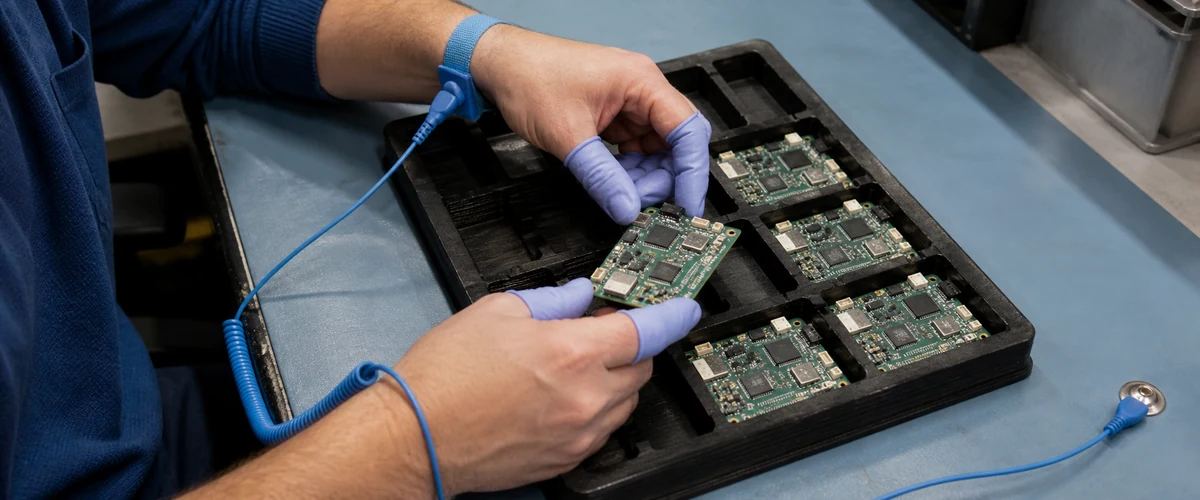

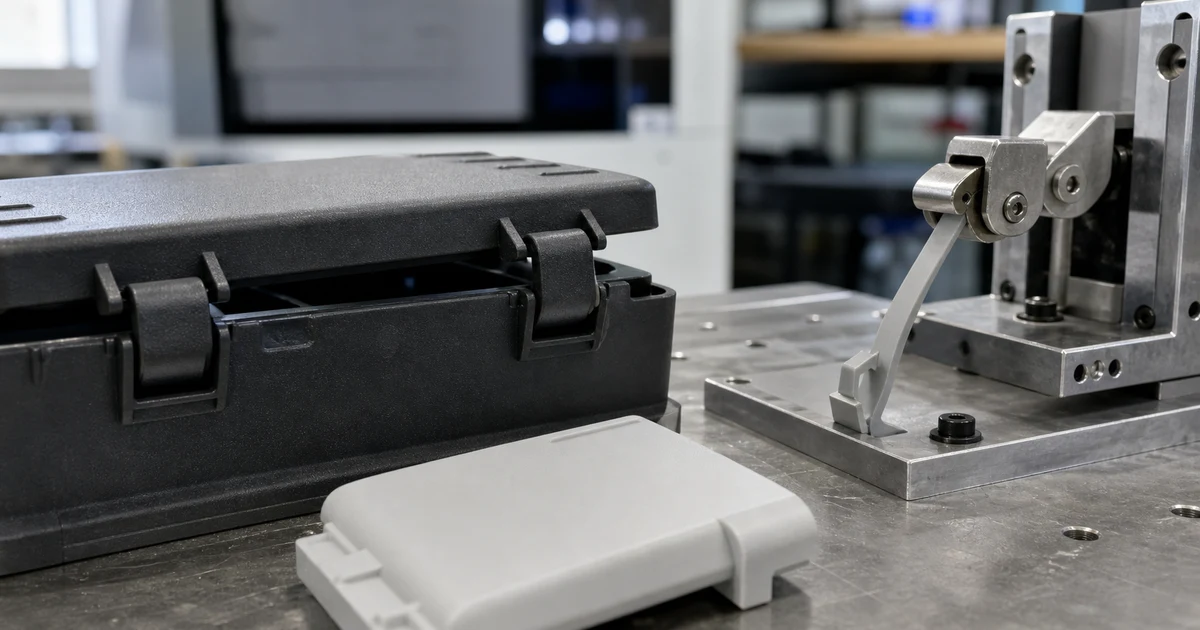

트레이 소재가 전하를 흘릴 수 있어도 바닥 전체가 절연체 위에 놓이면 전하가 빠질 길이 없습니다. 작업대 매트와 접촉하는 면, 접지 단자, 금속 체결부의 연결을 설계해야 합니다.
도색과 라벨도 확인합니다. 접촉면에 절연 코팅이 덮이면 측정값이 달라질 수 있습니다. 포켓 안쪽이 마모되거나 세척제가 남아도 같은 문제가 생깁니다.
전자 부품을 담는 일반 트레이 설계는 부품 트레이를 3D프린팅으로 만드는 경우에서 확인할 수 있습니다. 반도체 장비의 온도와 약품 조건은 반도체 장비 부품을 3D프린팅으로 만드는 경우에 정리했습니다.
납품 전에는 부품 상태로 측정합니다
소재 데이터시트는 재료를 고르는 근거입니다. 완성된 지그의 합격 판정은 아닙니다.

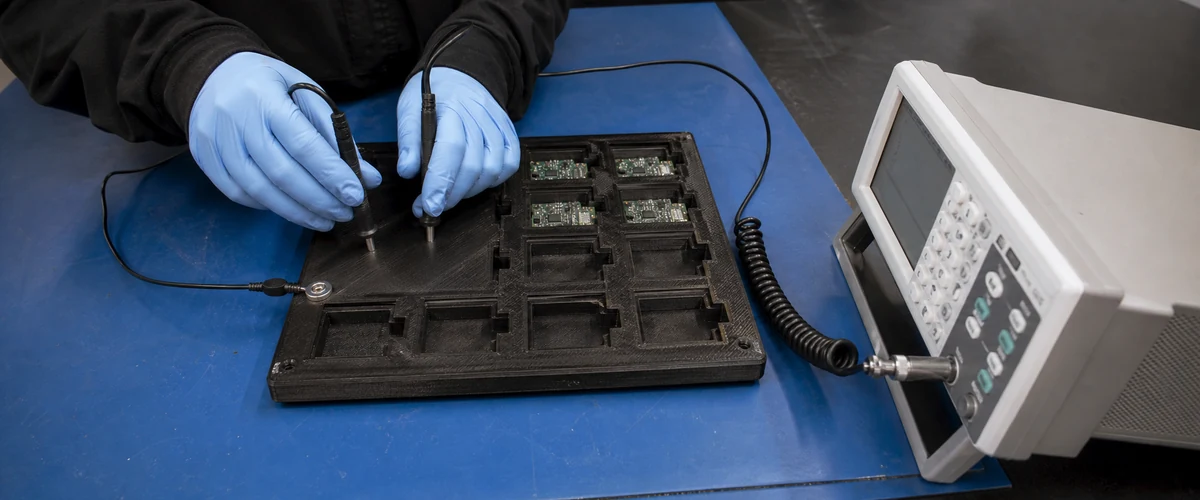

규격이 있는 공정이라면 실제 출력 방향과 후처리를 적용한 부품을 측정합니다. 측정 위치와 온습도, 세척 전후 상태를 기록해야 재주문 때 같은 조건을 비교할 수 있습니다.
검사용 형상과 반복 측정 방법은 검사 게이지를 3D프린팅으로 만드는 경우의 기준도 참고할 수 있습니다.
맞는 경우와 다시 검토할 경우
| 3D프린팅 ESD 부품을 검토하기 좋은 경우 | 먼저 다시 검토할 경우 |
|---|---|
| 형상이 자주 바뀌는 전용 트레이 | 요구 저항 범위가 정해지지 않은 경우 |
| 수량이 적은 조립·검사 지그 | 접지 경로를 만들 수 없는 구조 |
| 세밀한 포켓이 필요한 전자 부품 | 강한 용제가 반복해서 닿는 부품 |
| 실제 부품으로 저항 시험을 할 수 있는 경우 | 인증과 배치별 성적서가 필수인 납품 건 |
담당자가 확인할 것
- 보호할 부품과 공정을 적습니다. 보관, 운반, 조립, 검사 중 용도를 구분합니다.
- 요구 저항 범위를 확인합니다. 사내 ESD 규격과 고객 규격을 먼저 봅니다.
- 접지 위치를 표시합니다. 매트나 금속 프레임과 닿는 면을 정합니다.
- 세척과 마모 조건을 알립니다. 사용 후 성능을 다시 측정할지 정합니다.
- 성적서 범위를 정합니다. 소재 자료와 완성품 시험을 구분합니다.
