두 부품이 맞물리는 조립품을 뽑았는데 안 들어갑니다. 아니면 헐거워서 흔들립니다.
이때 흔한 오해가 있습니다. 장비 정밀도 문제로 보는 것입니다. 공차는 부품 하나의 문제가 아니라 둘 사이의 문제입니다.

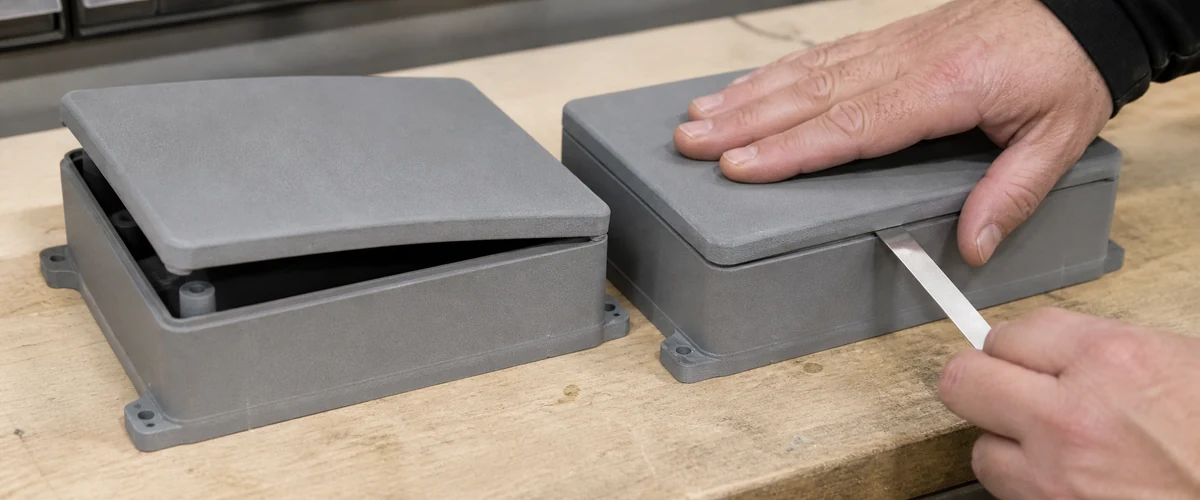

도면 치수 그대로는 대개 빡빡합니다
구멍 10mm, 축 10mm 로 그려서 뽑으면 안 들어갑니다. 설계에서는 딱 맞지만 실물에서는 아닙니다.
이유가 3가지입니다.
| 이유 | 무엇이 일어나나 |
|---|---|
| 수축 | 식으면서 줄어듭니다. 구멍은 작아지고 축도 작아지는데 양이 다릅니다 |
| 표면 결 | 표면의 미세한 요철만큼 실제 치수가 커집니다 |
| 출력 방향 | 눕혀 뽑은 구멍은 위쪽이 처져 원형이 무너집니다 |
두 번째가 자주 놓치는 지점입니다. 치수는 맞는데 표면이 거칠어서 안 들어가는 경우입니다. 후처리로 표면을 다듬으면 들어갑니다.
수축은 출력물이 왜 휘고 갈라지나에 있습니다. 방향은 출력 방향이 강도를 바꿉니다에 정리했습니다.

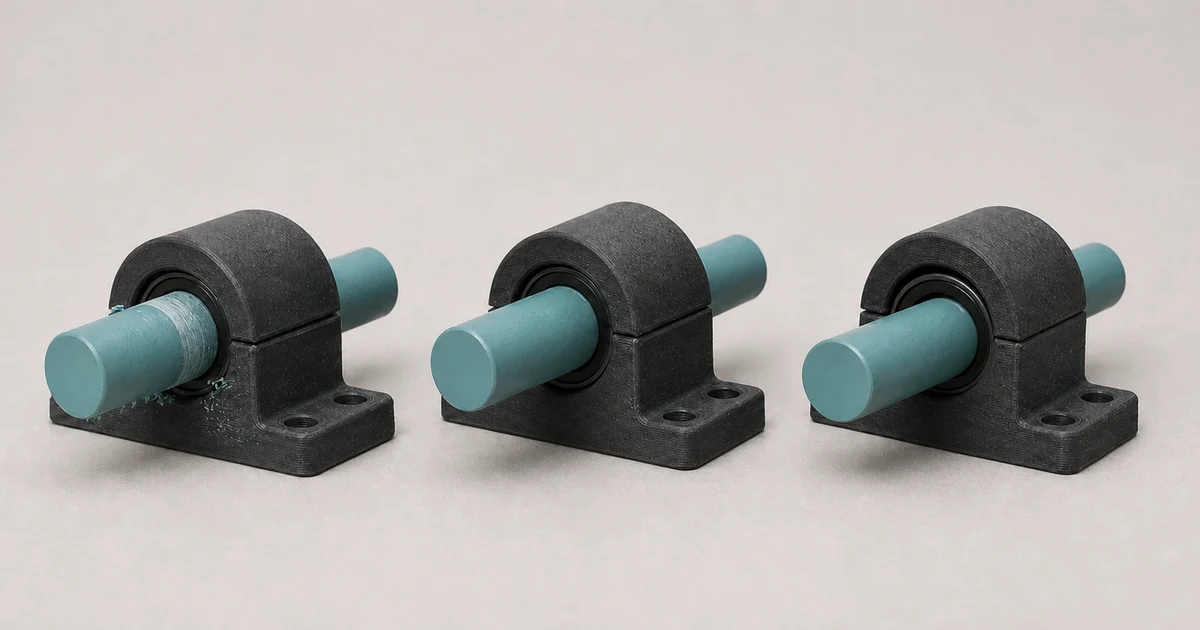

끼움 종류부터 정합니다
무엇을 하려는지에 따라 값이 달라집니다.
어느 쪽인지 말씀해 주시면 그에 맞춰 잡습니다. 「끼워 맞춰 주세요」만으로는 정할 수 없습니다.
어느 쪽에 값을 줄까
두 부품 다 3D프린팅으로 뽑는 경우와, 한쪽이 기성품인 경우가 다릅니다.
| 상황 | 어디에 값을 주나 |
|---|---|
| 둘 다 출력합니다 | 양쪽에 나눠 줍니다 |
| 한쪽이 기성품입니다 | 기성품은 그대로 두고 출력하는 쪽에서 조정합니다 |
| 기성품 구멍에 넣습니다 | 출력물을 조금 작게 뽑습니다 |
| 기성품을 출력물에 넣습니다 | 출력물 구멍을 조금 크게 뽑습니다 |
기성품이 기준입니다. 나사, 베어링, 커넥터처럼 규격이 정해진 것은 고칠 수 없습니다.
사례에서 어떻게 맞췄나
| 사례 | 무엇을 했나 |
|---|---|
| 핸들 안착 지그 | 접촉면 공차를 면밀히 잡아 오차 없이 안착시켰습니다 |
| ULTEM 구조용 브라켓 | 출력 방향으로 접합부 표면을 살려 후가공 없이 조립했습니다 |
| 내부 채널 부품 | 치수 오차 ±0.1mm 이하로 간섭 없이 맞물렸습니다 |
| Fuse SLS 얇은 벽 | 1.68mm 벽을 ±0.05mm 안으로 뽑아 후가공 없이 조립했습니다 |
| 몰드 코어 | 코어와 캐비티를 손으로 끼워 조립성을 확인했습니다 |
| FPV 드론 프레임 | 모터와 기판이 물리는 구멍 위치를 맞추려 준산업용 장비를 썼습니다 |
전부 뽑기 전에 어느 면이 기준인지 정해 두었습니다.
안 맞으면 어떻게 하나
| 증상 | 대응 |
|---|---|
| 안 들어갑니다 | 표면을 먼저 정리해 봅니다. 그래도 안 되면 구멍을 넓힙니다 |
| 헐겁습니다 | 다시 뽑는 편이 낫습니다. 채워서 맞추기는 어렵습니다 |
| 한쪽만 안 맞습니다 | 그 면의 출력 방향을 바꿉니다 |
| 구멍이 타원입니다 | 구멍 방향을 세워 다시 뽑거나 리밍으로 맞춥니다 |
구멍은 작게 뽑고 넓히는 편이 안전합니다. 넓히는 것은 되지만 좁히는 것은 어렵습니다.

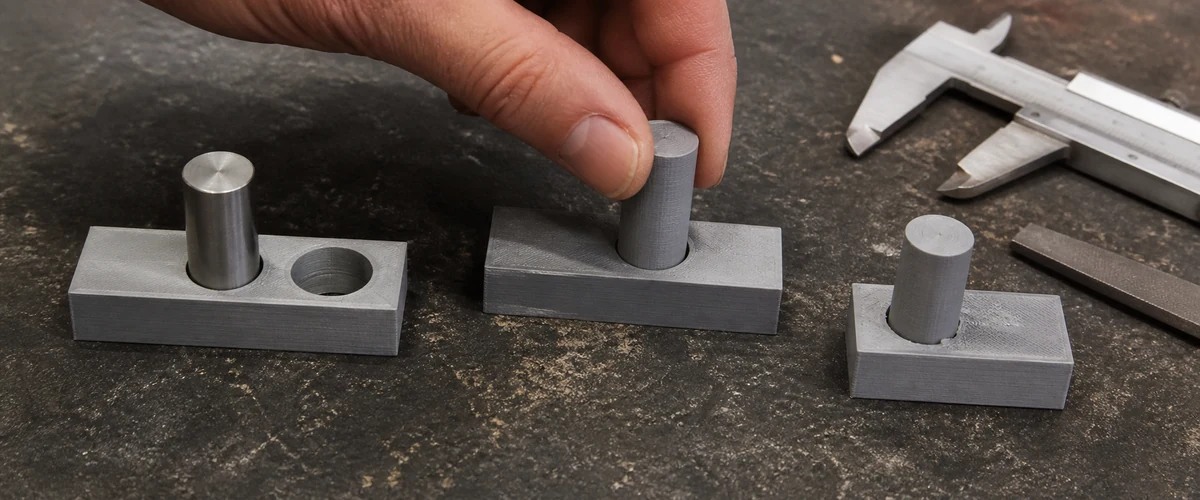

시제품 단계라면 여러 값으로 뽑아 봅니다. 구멍을 조금씩 다르게 여러 개 뽑습니다. 어느 것이 맞는지 손으로 확인합니다. 한 번 확인해 두면 그다음부터는 그 값을 씁니다.
다시 봐야 할 경우
| 구분 | 내용 |
|---|---|
| 3D프린팅으로 되는 경우 | 손으로 넣고 빼는 착탈 부품 / 위치만 잡아 두면 되는 조립 / 나사로 조여 고정하는 구조 / 시제품 단계의 조립성 확인 |
| 다시 봐야 합니다 | 정밀 회전이 걸리는 끼움 — 절삭 가공이 맞습니다 / 온도가 오르내리는 곳 — 치수가 움직입니다 / 반복해서 끼웠다 빼는 부품 — 마모로 헐거워집니다 / 밀폐가 걸리는 조립 — 표면 후처리를 함께 봅니다 |
세 번째를 설명드리겠습니다. 플라스틱 끼움은 반복해서 쓰면 닳습니다. 하루에 수십 번 여닫는 부품이면 처음부터 조금 여유를 두고 나사나 걸쇠로 잡는 편이 낫습니다.
담당자가 확인할 것
- 어느 면이 기준인지 표시합니다. 여기서부터 나머지를 잡습니다.
- 끼움 종류를 알려주십시오. 넣고 뺄 것인지, 안 빠져야 하는지입니다.
- 기성품이 끼는지 확인합니다. 규격품이 있으면 그것이 기준입니다.
- 몇 번 끼웠다 뺄지 봅니다. 반복이 많으면 값을 다르게 잡습니다.
- 후가공을 해도 되는지 정합니다. 구멍을 넓혀 맞출 수 있으면 여유가 생깁니다.
